产品介绍

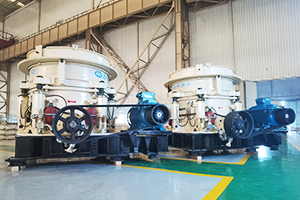

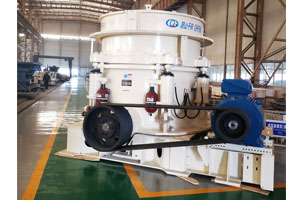

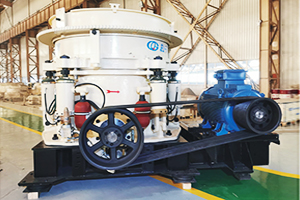

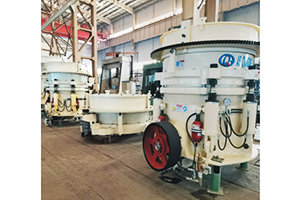

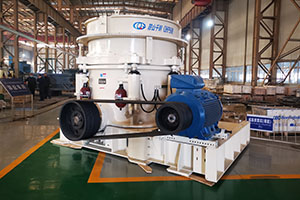

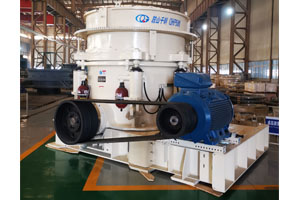

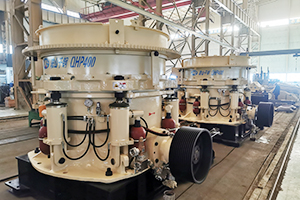

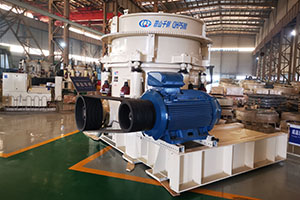

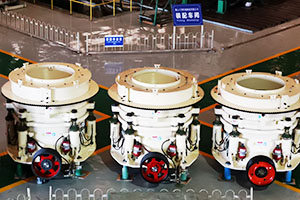

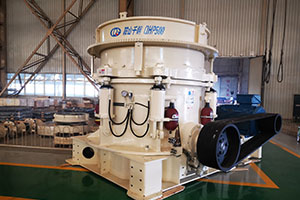

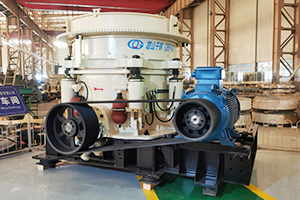

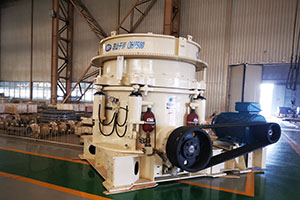

DG系列多缸液压圆锥破碎机

DG系列多缸液压圆锥破碎机是结合中国金属材料性能设计的一款破碎机，主要用于金属华体会网页版登录入口、建筑砂石加工中的二段破碎和三段破碎环节，因其破碎能力强、产量大，更多的被用于中硬物料的破碎。

应用范围

冶金工业、建筑工业、筑路工业、化学工业、硅酸工业

DG系列多缸液压圆锥破碎机：

砂石料场、华体会网页版登录入口开采、混凝土搅拌站、冶金、华体会网页版登录入口、化工、水泥、建筑等工业部门。

物料

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿。

13998050311

多缸液压圆锥破碎机由于其保险、调整、锁紧都采用液压装置来实现，所以它同单缸液压圆锥破碎机一样具有以下特点：调整排矿口方便、通过非破碎物体时过负荷系数小、容易取出堵塞在破碎腔内的非破碎物体。生产实践表明，这种液压圆锥破碎机使用性能良好。在破碎腔中有异物时，液压系统可使动定锥体自动上抬，当异物排出后，该系统使上抬的定锥体自动复位。重新保持原来的排矿口位置继续工作。

（1）、增大偏心矩，提高处理能力；

（2）、加快速度，增大功率，提高破碎细度；

（3）、升高动锥选派中心，优化腔型设计；

（4）、衬板加厚，延长寿命；

（5）、液压马达取代液压推杆装置，10分钟拆出定锥总成；

（6）、产量和分矿含量高；

（7）、关键部件采用高强材质，适当增加重量，可靠性更高。

工作原理

多缸液压圆锥破碎机是中碎与细碎坚硬物料的一种典型破碎设备。工作时动锥沿着内表面做旋摆运动，靠近定锥体的地方，物料受动锥体的挤压和弯曲而破碎，偏离动锥体的地方，已破碎的物料由于重力作用从动锥底下落，整个破碎和卸料过程沿着内表面连续依次进行。锁紧保护油缸部由若干个锁紧缸、过铁保护蓄能器、缓冲蓄能器组及管路组成。锁紧缸主要起过铁保护和清理破碎腔的作用，每个液压缸配一只缓冲蓄能器，在正常破碎时，用以吸收缓冲时因少数硬料造成的调整环跳动冲击现象。

主要优点

PLC-集成

采用先进的PLC电气系统，可连续监测作业状态，
不仅操作更简单，生产也更安全。

产能更高

采用独特的工作原理和优化结构设计，使它的承载能力更强，装机功率更大，产能更高。

粒形均匀

采用层压破碎原理进行破碎，不仅能有效降低磨耗，延长易损件使用寿命，还能使成品立方体占比更高，针片状产品就减少，粒级更均匀，满足高品质产品需求。

一机多用，结构合理

仅需更换相应腔型衬板等部件便可在腔型之间转换，满足中碎和细碎不同工艺需求，结构合理，运转可靠，运行成本低，层压破碎，成品粒形优异，通过采用粒间层压原理设计的特殊破碎腔及之匹配的转速，取代传统的单颗粒破碎原理。

稀油润滑

独特的稀油润滑系统设计，大大提高了设备使用寿命。

液压保护

液压调节排料口和过载保护使圆锥破碎机运转水平得到很大的提高，使维修更简单、操作更方便、停机时间更短。

维修便捷

只需要更换定锥衬板、动锥衬板，破碎腔型从超粗腔型到短头腔型任意变换，适应大范围产品粒度要求。

产品参数

型号	破碎腔类型	排料口（mm）	给料口（mm）	通过量（t/h）	电功率（kW）
DG320	EC（超粗） C （粗） M （中） F（细） EF（超细）	25 19 16 13 10	233 211 150 107 77	115-500	250
DG420	EC（超粗） C （粗） M （中） F（细） EF（超细）	30 25 20 14 10	299 252 198 111 82	140-700	315
DG520	EC（超粗） C （粗） M （中） F（细） EF（超细）	30 25 20 16 10	335 286 204 133 95	175-950	400
DG820	EC（超粗） C （粗） M （中） F（细） EF（超细）	32 25 20 16 10	353 297 267 219 150	260-1300	630
